一、 設備功能特點：

1、設備包括品牌電腦、軟件系統、精密電壓內阻測量儀、噴碼機構以及批量上料裝置、機械手自動分檔、自動下料等裝置。

2、根據鋰電池的交流內阻、開路電壓等參數，將電池按各項的性能參數精確分檔配組，最多一次性分檔配對數為 8 組，提高 pack 電池品質和配對電芯性能的一致性。

3、交流內阻和開路電壓的采集可采用本設備自帶的高精度內阻儀日置 BT3562A,日置 DM7275自動采集， 分選工藝流程自動控制，操作簡便，擯棄手工參與，保證了測試參數的精度和配對過程的可靠性，提高和保證 pack 產品的性能品質。

4、自動化程度高、操作簡捷，料斗上料，簡便操作，每小時可測試配組 600 支電芯左右，能有效提高生產效率，降低生產成本。

5、系統測試的電芯性能數據實行數據庫管理模式，長期保存，可追溯性強。配合軟件的數據分析功能，對產品性能品質進行長期監控分析，來指導改進研發配方，改善生產工藝流程。

6、由工控電腦采集數據，并自動生成曲線圖和條形圖，系統具備數據庫功能，可追溯歷史數據并導出。

二、適用電池規格及來料要求

1、方形 50*160*118, 36*130*200, 30*130*200 電池；

2、正負極清潔，無臟污。

三、設備技術參數說明：

電源：220V，0.5KW。

設備型號：CAC-STSO9-FX

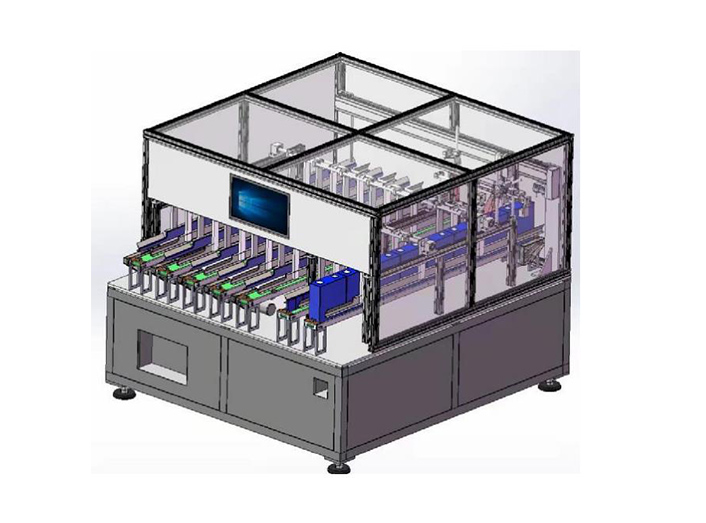

設備名稱：方形電池測試分選設備（8檔）

氣源：0.5～0.6 Mpa（干燥空氣）

分選效率： ≥10PPM

產品合格率 ： ≥99%

設備嫁動率 ： ≥95%

分選合格率： ≥98%

分選準確率： 99.9%

二次測試：邊緣檔電壓偏差±0.1mV，內阻偏差±0.05mΩ

分選參數：開路電壓、交流內阻、直流內阻

儀器： 精密電壓內阻測試儀

設備重量：≥300KG

外形尺寸：1600（長）×1600（寬）×1700（高）mm

四、設備包含以下模塊：

型號：HC-CTS12-S 測試分選系統 ，可以完成常規的開路電壓、交流內阻的測試和分選配對。

日置 BT3562A 內阻儀 1 套，日置 DM7275 電壓表 1 套，測試交流內阻和開路電壓。
